硫化劑是硅膠制品成型必要物質，主要是使硅膠分子鏈起交聯(lián)反應，使線形分子形成立體網(wǎng)狀結構，降低可塑性，增加彈性強度。圖1、圖2分別顯示了硫化硅膠方片的正己烷浸泡液蒸發(fā)殘渣及揮發(fā)性有機物含量隨硫化劑用量的變化。

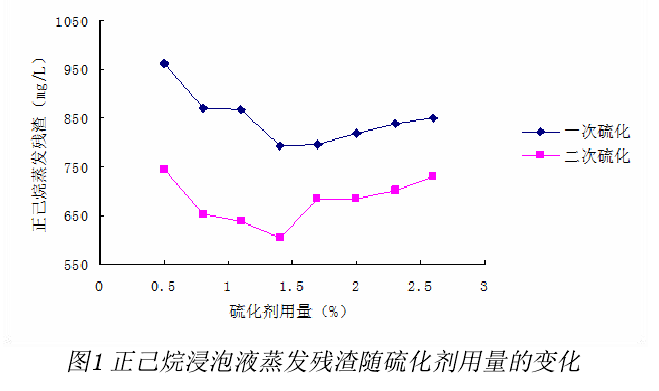

       如圖1所示，硫化硅膠方片正己烷浸泡液的蒸發(fā)殘渣隨著制品中硫化劑用量的增加呈現(xiàn)先降后升的趨勢，在硫化劑用量為1.4%時，正己烷浸泡液的蒸發(fā)殘渣最低。

       圖2所顯示硫化硅膠方片中揮發(fā)性有機物含量隨硫化劑用量的變化趨勢與圖1基本一致。

       硅膠分子在硫化前是線形結構，分子間以范德華力相互作用;硫化后交聯(lián)形成網(wǎng)狀結構，分子間的作用力是化學鍵，交聯(lián)反應使化學活性高的基團或原子不存在，網(wǎng)狀結構也阻礙了低分子的擴散，隨著硫化劑用量的增加，硅膠分子發(fā)生交聯(lián)反應的聚合度增大，化學穩(wěn)定性提高，分子間的游離能力變?nèi)�，因此硅膠制品的正己烷浸泡液蒸發(fā)殘渣及揮發(fā)性有機物含量降低;隨著硫化劑用量進一步增加至1 .4%以上，硫化劑過量，沒有發(fā)生交聯(lián)反應的硫化劑殘留在硅膠制品中，導致硅膠制品的正己烷浸泡液蒸發(fā)殘渣及揮發(fā)性有機物含量升高，使硅膠制品超標的風險加大。
